下面这篇选择了一个与常见的“430与304对比、430与439/441对比、430基础介绍、430采购指南”不同的新方向，重点解决内贸客户真正会遇到的质量验收问题：

# 430不锈钢板表面缺陷怎么判断？拉伸纹、橘皮、色差、锈斑与焊后变色解析

**建议网页标题：**
430不锈钢板表面缺陷怎么判断？原因、验收与改善方法

**建议摘要：**
详细解析430不锈钢板常见的拉伸纹、橘皮、色差、锈斑、划伤、麻点和焊后变色，介绍缺陷原因、验收方法、加工控制及采购注意事项。

**建议关键词：**
430不锈钢板、430不锈钢表面缺陷、430拉伸纹、430橘皮、430不锈钢生锈、430板材色差、430不锈钢验收

---

430不锈钢板因价格相对稳定、表面装饰性较好、具有磁性，并且适用于家电面板、厨房设备、装饰件、水槽、升降设备及部分阀门零件，在内贸市场中应用广泛。430属于典型的铁素体不锈钢，常见牌号对应关系为AISI 430、UNS S43000和EN 1.4016，典型铬含量约为16%。它更适合室内或腐蚀性较温和的环境，而不是长期盐雾、强酸或高氯离子工况。([outokumpu.com][1])

但是，客户在采购430不锈钢板时，不能只检查厚度和价格。对于家电外壳、厨房面板、电梯装饰、冲压件和可视零部件，表面质量往往直接决定产品是否能够使用。

同样是430不锈钢板，有的可以直接拉丝、冲压和装配，有的却会在加工后出现拉伸纹、橘皮、亮度不一致、局部发黑、锈点、开裂或明显色差。

因此，判断430不锈钢板是否合格，应当结合原料状态、表面等级、加工方式、使用环境和客户样板综合评估。

## 一、为什么430不锈钢板容易出现表面争议？

430不锈钢板的表面争议主要来自三个方面。

第一，不同用途对表面质量的要求完全不同。

用于设备内部支架的430板，即使存在轻微色差或细小划痕，也可能不影响使用；但用于冰箱面板、烤箱门板、厨柜饰面或电梯装饰件时，轻微色差和拉丝不均都可能造成退货。

第二，加工会放大原材料表面问题。

原板上不明显的轧制纹、细小麻点和板形问题，在冲压、折弯、拉伸、镜面抛光或拉丝后可能变得非常明显。

第三，430本身属于铁素体不锈钢。

它与304的组织结构、加工硬化行为、深冲表现、焊接表现和表面反光特征并不完全相同。普通430具有良好的冷加工能力，但对于复杂深冲和高要求焊接结构，稳定化铁素体牌号或改良型430可能更合适。官方资料也指出，439和部分430Ti类材料在成形性和焊接性方面通常优于普通430。([outokumpu.com][1])

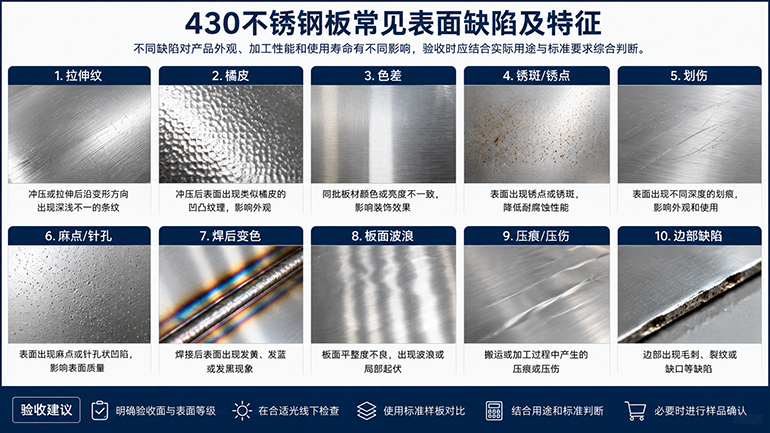

## 二、430不锈钢常见表面缺陷有哪些？

### 1. 拉伸纹

拉伸纹通常出现在冲压、深拉伸或折弯后的可视表面，表现为沿变形方向出现深浅不一的条纹。

轻微拉伸纹可能只是正常塑性变形留下的痕迹，但如果纹路过深、分布不均或影响装饰效果，就可能成为外观缺陷。

常见原因包括：

* 原板表面轧制纹较明显；
* 材料晶粒或组织均匀性不足；
* 冲压模具表面粗糙；
* 润滑剂不足或分布不均；
* 压边力设置不合理；
* 拉伸比例超过材料适用范围；
* 板材表面保护膜或垫纸不合适；
* 原材料硬度与冲压工艺不匹配。

对于需要深冲的430产品，应提前确认材料的成形等级，而不能只写“430不锈钢板”。

采购文件中可以进一步注明：

* 是否为深冲用途；
* 冲压深度；
* 是否有可视表面；
* 是否需要样板确认；
* 材料硬度或力学性能范围；
* 表面保护方式。

### 2. 橘皮现象

橘皮是指冲压或拉伸后，板材表面出现类似橘子皮一样的凹凸纹理。

在原板状态下，表面可能看起来比较平整，但经过较大塑性变形后，晶粒轮廓被放大，形成肉眼可见的粗糙表面。

橘皮通常与以下因素有关：

* 晶粒尺寸偏大；
* 退火工艺控制不稳定；
* 变形量较大；
* 材料组织不均匀；
* 后续抛光量不足；
* 表面等级与最终装饰要求不匹配。

橘皮一旦在深冲件上形成，通常很难仅通过简单清洗去除。若产品为高端家电或装饰件，应在批量生产前做冲压样板。

### 3. 色差

430不锈钢板的色差可能表现为：

* 同一张板左右亮度不同；
* 同一批次板材之间存在冷暖色差；
* 拉丝方向一致但反光效果不同；
* 局部出现发灰、发黄或发暗；
* 冲压后不同区域颜色不一致。

色差不一定代表牌号错误，更多时候与表面处理和观察条件有关。

常见原因包括：

* 不同炉批或不同轧制批次混用；
* 不同抛光带或拉丝带加工；
* 磨料使用时间不同；
* 拉丝压力和速度不一致；
* 表面粗糙度不同；
* 保护膜颜色或透光率不同；
* 板材放置方向不同；
* 观察角度和灯光色温不同；
* 局部残留油膜或清洗剂。

验收装饰用430板时，应尽量在统一灯光、统一方向和统一距离下进行检查。

不能一张板竖放、另一张板平放，也不能一张撕膜、另一张不撕膜后直接比较。

### 4. 锈斑和锈点

430属于不锈钢，但并不代表在任何条件下都不会生锈。

普通430更适合腐蚀性较温和的室内环境。若长期接触盐、水汽、酸性清洁剂、漂白剂或碳钢污染物，表面仍可能出现锈斑、锈点和局部腐蚀。([outokumpu.com][1])

锈斑常见原因包括：

* 表面残留铁粉；
* 使用加工过碳钢的砂轮或钢丝刷；
* 运输过程中接触生锈碳钢；
* 长期处于潮湿环境；
* 盐分、汗液或氯离子残留；
* 酸洗或清洗不彻底；
* 保护膜老化后残胶；
* 表面存在深划伤或麻点；
* 室外或沿海环境牌号选择不合理。

判断锈点来源时，应先区分：

**外来铁污染：**
通常为局部浮锈，清洗后基材可能仍然完好。

**基材点蚀：**
锈点下方可能已经形成小孔或凹坑，清洗后仍可看到腐蚀坑。

**加工污染：**
常沿切割、打磨、焊接或吊装接触区域分布。

如果清除锈迹后出现明显凹坑，则不能简单认定为“只是表面脏污”。

### 5. 麻点与针孔

麻点表现为板面上分布的小凹点，针孔通常更细小。

可能原因包括：

* 原料表面存在氧化皮或夹杂；
* 轧制过程中异物压入；
* 酸洗不均；
* 抛光后暴露出原始缺陷；
* 储存期间发生局部腐蚀；
* 包装材料夹入硬质颗粒。

装饰用430板对麻点非常敏感，因为抛光和镜面加工可能会放大凹点周围的反光差异。

### 6. 划伤和擦伤

划伤是430不锈钢板最常见的外观问题之一。

根据深度可分为：

* 保护膜表面划痕；
* 浅表擦伤；
* 可通过拉丝修复的划痕；
* 已破坏基材的深划伤；
* 折弯、冲压或搬运形成的压伤。

轻微划伤是否允许，需要结合使用面判断。

如果是产品背面、隐藏面或非装饰面，可以在双方约定范围内接受；如果是正面可视区域，通常应采用更严格的验收标准。

### 7. 板面波浪与局部鼓包

430不锈钢板的板形问题包括：

* 边浪；
* 中间浪；
* 翘曲；
* 局部鼓包；
* 对角扭曲；
* 剪切后回弹变形。

板形不良可能影响：

* 激光切割定位；
* 冲压送料；
* 折弯角度；
* 面板装配；
* 焊接间隙；
* 最终产品平整度。

薄规格430板尤其容易在吊装、堆放和分条后发生局部变形。

验收时不能只测厚度，还应将板材放置在相对平整的平台上检查整体板形。

### 8. 焊后发黄、发蓝和发黑

430不锈钢焊接后，热影响区可能出现黄色、蓝色、紫色或黑色氧化色。

焊后变色主要是高温下形成了较厚的氧化层。颜色越深，通常表示局部受热越明显。

普通430的焊接性能不如304L等常用奥氏体低碳牌号，且普通1.4016型430并不是复杂焊接结构的优先选择。需要较高焊接可靠性时，可评估439、441或其他稳定化铁素体牌号。([outokumpu.com][1])

焊后变色常见原因包括：

* 焊接热输入过高；
* 速度过慢；
* 保护气不足；
* 气体纯度不够；
* 焊缝背面保护不足；
* 板面有油污；
* 焊后未进行清理；
* 焊接材料选择不合适。

焊后颜色不仅影响外观，还可能代表表面钝化状态发生变化。对于潮湿环境中的设备，应根据用途进行清理、打磨或钝化处理。

## 三、430不锈钢板怎样进行表面验收？

### 1. 先确认验收面

建议把产品表面分成三类：

**A级面：**
正面长期可见区域，例如家电外壳、门板和装饰面。

**B级面：**
侧面或打开设备后可见，但不是主要展示区域。

**C级面：**
安装后不可见的内部支架、背板和结构面。

不同等级应对应不同的划伤、色差和麻点要求。

不能用内部结构件标准验收装饰面，也不能用镜面板标准验收普通工业板。

### 2. 统一观察条件

建议使用以下方法：

* 检查区域光线均匀；
* 避免强烈太阳直射；
* 观察距离保持一致；
* 板材方向保持一致；
* 拉丝纹方向保持一致；
* 撕膜状态保持一致；
* 先检查整体，再检查局部；
* 对缺陷拍摄远景和近景照片；
* 使用直尺或标尺显示缺陷大小。

### 3. 检查表面等级

采购430板时应明确表面状态，例如：

* 2B；
* BA；
* No.4；
* 拉丝；
* 油磨；
* 镜面；
* 压花；
* 抗指纹；
* 覆膜状态。

不同表面不能只通过肉眼名称判断，还要结合样板、粗糙度、纹路和亮度进行确认。

### 4. 检查拉丝方向和均匀性

拉丝板重点检查：

* 纹路是否连续；
* 是否有横向断纹；
* 是否存在深浅条纹；
* 同批板材方向是否统一；
* 边部与中部是否一致；
* 拼装后反光是否协调；
* 保护膜是否标注纹向。

大面积拼板工程应在保护膜上标注轧制方向或拉丝方向，避免安装时出现“同材质不同颜色”的视觉问题。

### 5. 检查保护膜

保护膜需要检查：

* 是否完整；
* 是否存在起泡；
* 是否存在残胶；
* 是否容易撕除；
* 是否适合折弯或冲压；
* 是否耐激光切割；
* 是否标明方向；
* 是否适合预计储存时间。

保护膜并非越厚越好。

如果胶黏剂与使用环境不匹配，长期高温或日晒后可能出现残胶，反而增加清洗成本。

## 四、430不锈钢不同用途应关注什么？

### 家电面板

重点关注：

* 色差；
* 拉丝方向；
* 板面亮度；
* 指纹和油污；
* 冲压后的橘皮；
* 覆膜性能；
* 同批一致性。

### 商用厨房设备

重点关注：

* 清洁性；
* 焊缝状态；
* 水汽环境；
* 清洗剂类型；
* 划伤深度；
* 是否长期接触盐和酸。

普通430可用于部分厨房设备、家电和水槽，但具体是否适合直接接触高盐、高酸或长期积水环境，需要结合工况判断。([outokumpu.com][1])

### 电梯与室内装饰

重点关注：

* 颜色和纹理；
* 抗指纹效果；
* 板面平整度；
* 保护膜；
* 安装方向；
* 拼板反光一致性。

### 冲压件

重点关注：

* 材料硬度；
* 成形性能；
* 晶粒和橘皮；
* 模具状态；
* 润滑；
* 拉伸开裂；
* 回弹。

### 焊接设备外壳

重点关注：

* 焊接热输入；
* 焊后变色；
* 焊缝附近变形；
* 表面清理；
* 焊接结构是否应升级为439或441。

## 五、430不锈钢表面出现问题后怎样处理？

### 轻微油污

可以使用中性清洗剂和软布清洁，再用清水擦净并保持干燥。

### 轻微浮锈

应先判断是否为外来铁污染。可以使用适合不锈钢的专业清洗剂处理，并进行小面积试验。

不建议直接使用普通碳钢钢丝刷。

### 轻微划伤

拉丝面可以沿原纹路方向进行局部修复，但大面积产品可能出现明显色差。

镜面或高亮面局部修复难度较高，往往需要整体重新加工。

### 深划伤

如果已经明显进入基材，单纯清洗无法消除。应根据位置和深度决定：

* 降级使用；
* 重新拉丝；
* 抛光修复；
* 切除缺陷区域；
* 退货或更换。

### 焊后变色

可根据产品用途采用：

* 机械打磨；
* 专用清洗；
* 酸洗；
* 钝化；
* 电化学清洗。

涉及食品、厨房或长期潮湿环境时，应避免焊后氧化皮长期残留。

## 六、采购430不锈钢板时应写清哪些要求？

建议在询价单或合同中明确以下内容：

1. 牌号：430、S43000或1.4016；
2. 执行标准；
3. 厚度、宽度和长度；
4. 厚度公差要求；
5. 表面状态；
6. 拉丝目数或样板；
7. 是否为冲压或深冲用途；
8. 是否为正面装饰板；
9. 保护膜类型；
10. 拉丝方向；
11. 色差要求；
12. 板形要求；
13. 边部状态；
14. 包装方式；
15. 是否允许轻微划伤和麻点；
16. 是否需要样板封样；
17. 是否要求材质证明；
18. 最终使用环境。

如果只写“430不锈钢板，表面要好”，供应商和客户对“好”的理解可能完全不同。

更有效的描述方式是：

“430 BA表面，正面用于家电装饰，要求同批色泽一致，无明显划伤、麻点和压伤，覆适合冲压的保护膜，板材拉伸后不得出现影响外观的明显橘皮，以确认样板为验收依据。”

## 七、430、439和441应该怎样选择？

普通430适合腐蚀性较温和、焊接要求不高、成本敏感的室内家电和装饰用途。

如果产品需要更复杂的冲压、更稳定的焊接性能或更高温度下使用，可以评估439或441等稳定化铁素体不锈钢。

| 选材要求 | 建议方向 |
| ------------- | ---------------- |
| 普通室内装饰与家电面板 | 430 |
| 低成本、磁性、轻度腐蚀环境 | 430 |
| 更复杂冲压成形 | 430深冲级、430Ti或439 |
| 焊接部件较多 | 439或441 |
| 汽车排气与热循环 | 439、441或专用铁素体牌号 |
| 高盐、高湿、长期积水 | 304、316L或更高牌号 |
| 沿海和氯离子环境 | 不建议直接使用普通430 |

Outokumpu将430定位为适合轻度腐蚀环境的经典铁素体牌号，而439相较普通430具有更好的耐腐蚀性、成形性和焊接性；441则属于稳定化铁素体材料，常用于对焊接和高温性能要求更高的场景。([outokumpu.com][1])

## 八、常见误区

### 误区一：430不含镍，所以质量差

镍含量不是判断不锈钢质量好坏的唯一标准。

430属于铁素体不锈钢，其设计目标和304不同。是否合适取决于使用环境和加工要求。

### 误区二：430有磁性，所以不是不锈钢

错误。

430具有铁素体组织，正常情况下具有明显磁性。磁性是其组织特征，不代表是假不锈钢。

### 误区三：表面有锈就是材质一定不合格

不一定。

需要检查锈斑是否由外来铁污染、盐分残留、储存潮湿、表面损伤或实际基材腐蚀引起。

### 误区四：430和304表面一样就能互相替代

不能只看外观。

两者在耐腐蚀性、焊接性、成形表现、磁性和使用环境方面均存在差异。

### 误区五：拉丝后没有问题，冲压后也不会有问题

错误。

冲压和深拉伸会放大材料的晶粒、轧制纹、板形和润滑问题。高要求冲压产品必须进行样板验证。

## 九、常见问题FAQ

### 1. 430不锈钢板为什么会有磁性？

430属于铁素体不锈钢，其金相组织决定了材料通常具有明显磁性。这属于正常特征，不代表材质不合格。

### 2. 430不锈钢板会生锈吗？

会。430适合轻度腐蚀环境，但在盐分、酸性清洁剂、长期积水、沿海空气或碳钢污染条件下，仍可能出现锈点和局部腐蚀。

### 3. 430表面有轻微锈点还能使用吗？

应先清洗并判断锈点性质。如果只是外来铁污染，清除后基材可能仍可使用；如果已经形成点蚀坑，则需要评估剩余厚度、外观要求和使用环境。

### 4. 430为什么冲压后出现橘皮？

通常与晶粒偏大、退火状态、材料组织、变形量和表面等级有关。高外观要求的冲压件应提前做材料和模具试验。

### 5. 430板材可以焊接吗？

可以焊接，但普通430并不是复杂焊接结构的优先材料。板厚、焊接热输入、接头形式和使用环境都需要控制。焊接要求较高时，可评估439或441。

### 6. 430和304哪个更适合厨房设备？

干燥、低腐蚀、成本敏感的家电面板和部分厨房部件可以使用430。长期接触水、盐、酸、清洁剂或食品介质时，304通常更稳妥；氯离子更高时还需要评估316L。

### 7. 430拉丝板为什么拼装后有色差？

常见原因包括拉丝方向不一致、不同批次混用、磨料状态不同、表面粗糙度差异、保护膜不同和观察角度不同。

### 8. 430不锈钢板怎样避免划伤？

运输和加工过程中应使用保护膜、垫纸、专用吊具和清洁工作台，避免与碳钢板、砂粒、铁屑和尖锐工具直接摩擦。

### 9. 430表面缺陷有没有统一国家标准？

具体验收应依据产品标准、表面状态、合同条款、双方样板和最终用途。装饰板、工业板、冲压板和普通原板不能使用完全相同的外观标准。

### 10. 采购430板材最重要的是什么？

除了确认牌号和厚度，还要明确用途、表面、加工方式、拉丝方向、保护膜、色差、板形、允许缺陷和验收样板。

## 结语

430不锈钢板并不是单纯依靠牌号就能判断质量的产品。

对于普通结构件，重点可能是厚度、尺寸和成本；对于家电、厨房设备和装饰面板，真正影响使用的往往是色差、拉丝纹、板形、橘皮、划伤、锈点和加工后的表面一致性。

合理的采购方式不是笼统要求“表面好”，而是根据最终用途明确A级面、表面状态、冲压要求、色差范围、保护膜、板形和允许缺陷，并通过样板封样建立清晰的验收依据。

只有把原料、加工、表面和使用环境结合起来，才能避免430不锈钢板在冲压、焊接、安装和使用后出现批量质量争议。

[1]: https://www.outokumpu.com/-/media/files/products/moda/outokumpu-moda-range-datasheet.pdf?modified=20251117111925&revision=64f57b67-1c19-484d-b730-c3f666cec49b&utm_source=chatgpt.com "Stainless steels for mildly corrosive environments"
